組態王和信捷 PLC 連接
一、 工程師須知以下信息
1、組態王和信捷 PLC 通訊協議----莫迪康----Modbus RTU；
2、信捷默認的串口的參數是----波特率 19200， 8 位數據位， 偶校驗，默認站號 1；
3、信捷 PLC 和上位機串口連接有 232 或者 485 兩種方式；

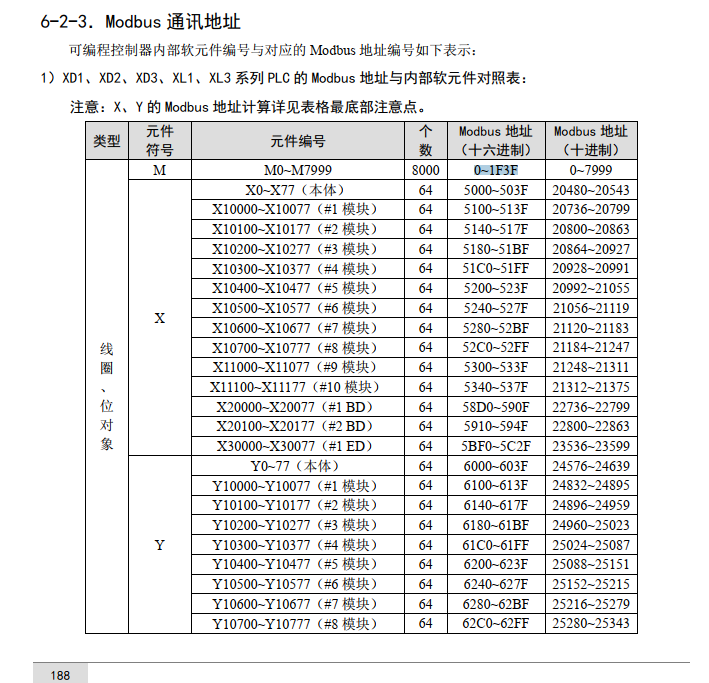

4、信捷 PLC 的 IO 點對應的變量類型是 IO 離散， 寄存 0 前綴， Modbus 地址偏移 1
位數據類型 Bit ；

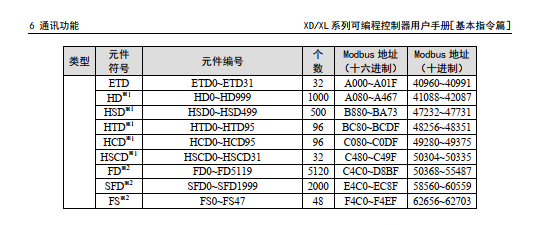

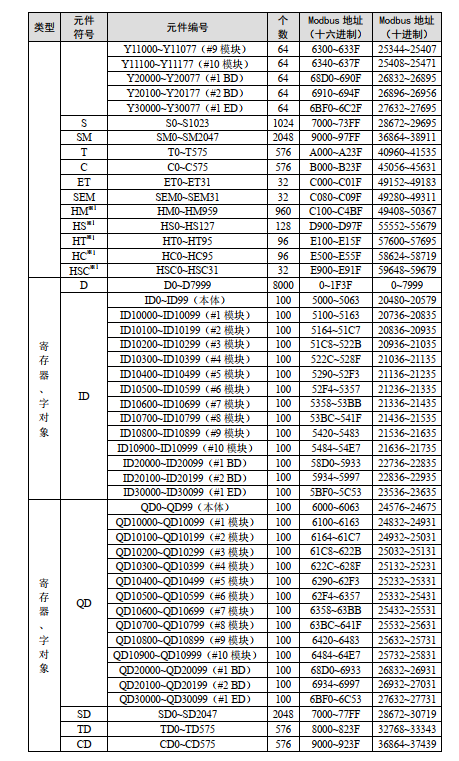

5、信捷 PLC 的寄存器（16/32 位無符號）對應的變量類型是 IO 實數，前綴 4， Modbus
地址偏移 1 位數據類型 Ushort /LONG ；
6、如果需要監控信捷 32 位寄存器或者浮點數時，需要另外新建變量 SWAPL0 和
SWAPF0，變量類型是 IO 整數 ，數據類型 BYTE ， 只寫，數值設置成 3，寄存器數據類型
float。
二、 操作步驟
1、新建工程
圖 1

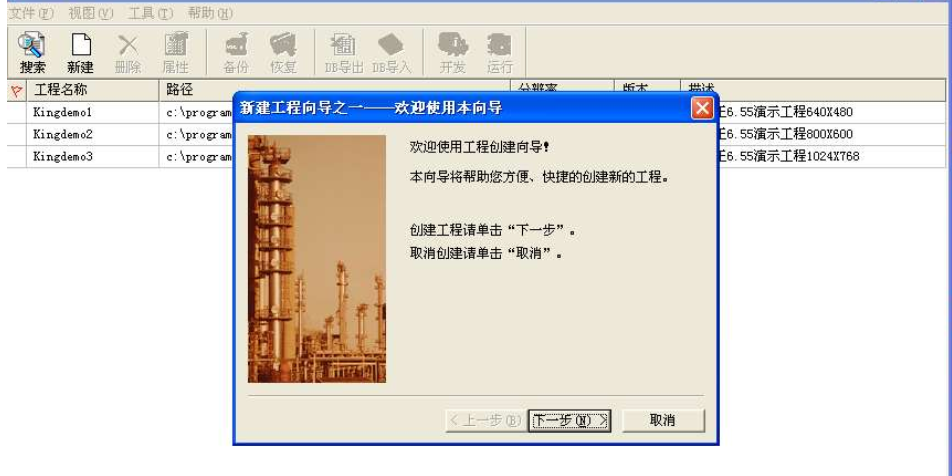

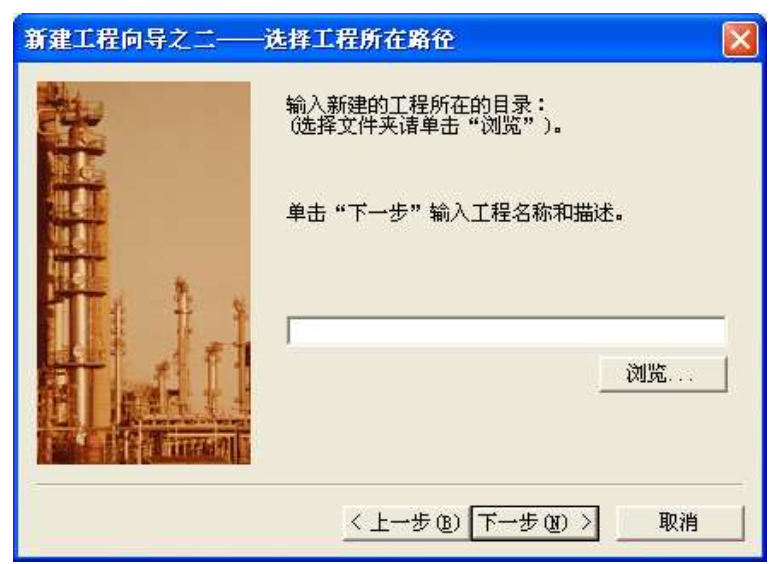

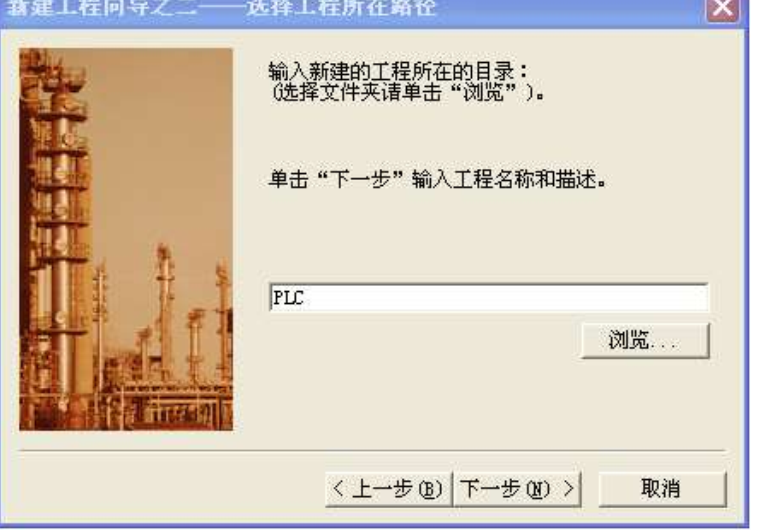

如圖 1，點擊“新建” -跳出向?qū)Вc擊“下一步”即可出現下面的圖示，在空白處輸
入工程名稱和描述即可，下面輸入名稱“PLC”，如圖 3 所示：
圖 2

圖 3

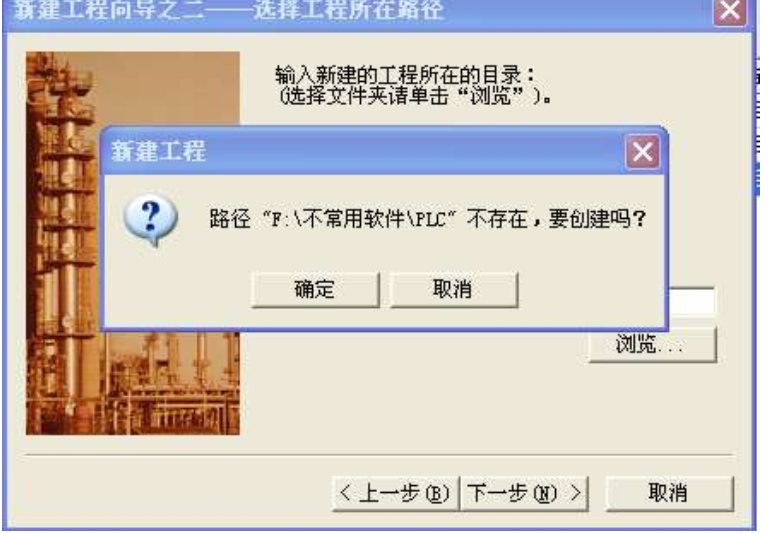

注意：當輸入名稱，點擊“下一步”會跳出，是否需要新建，點擊“確定” 。圖 4 所
示：
圖 4

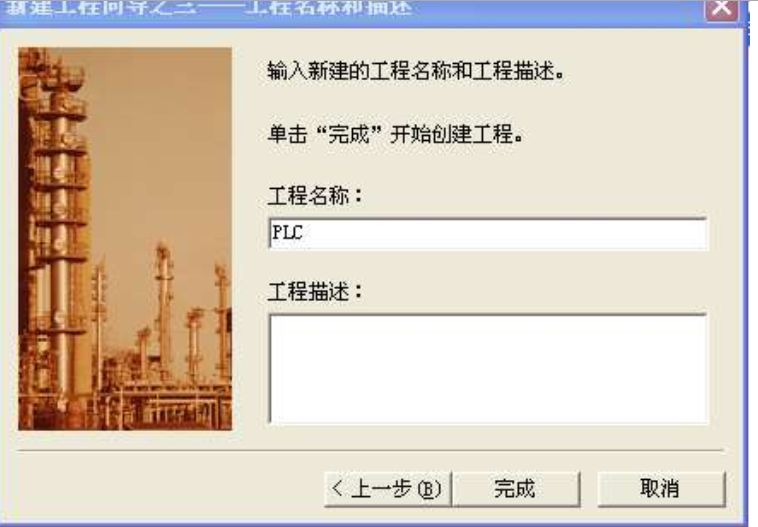

如圖 5，

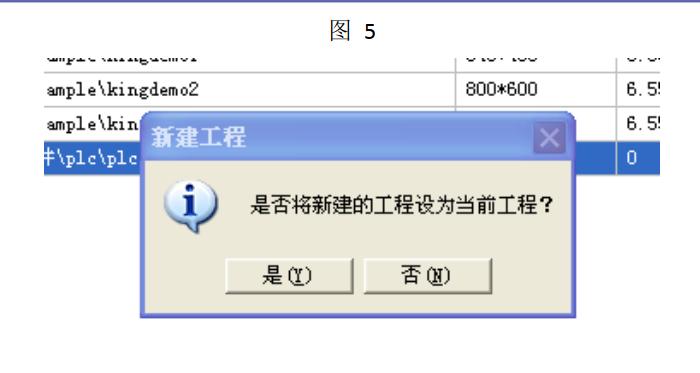

可對新建的工程命名并進行描述，點擊“完成”會出現“是否將新建的工程設
為當前工程”（如圖 6 所示），點擊“是”， 此時，新建工程結束（如圖 7 所示） 。

圖 5

圖 6

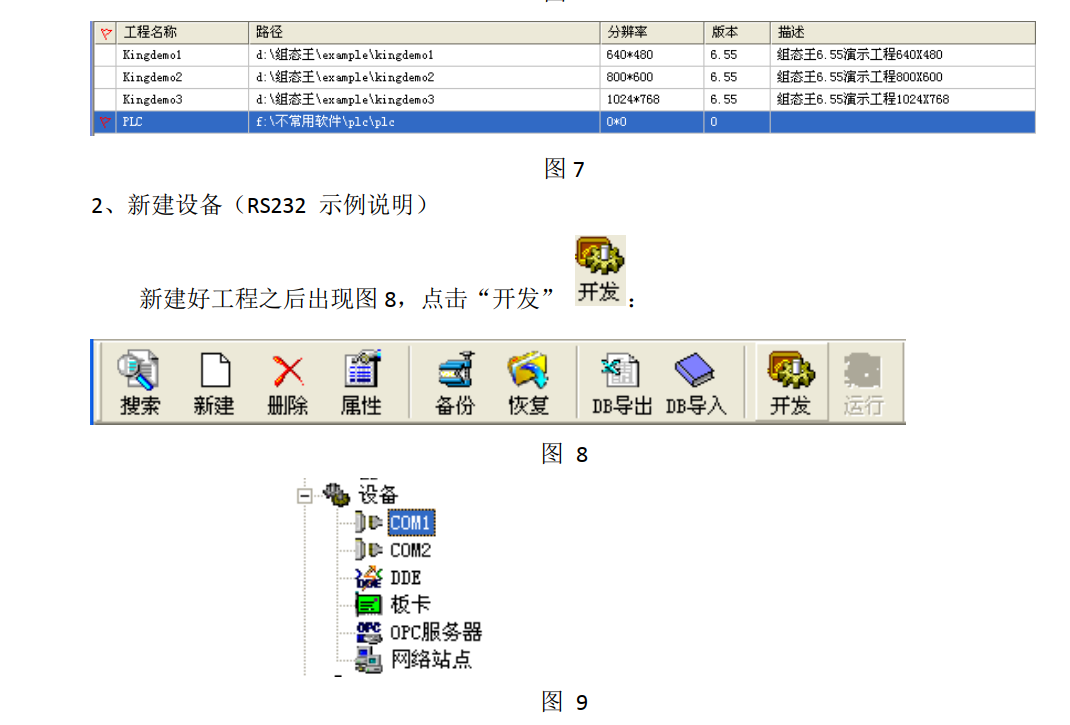

圖 7
2、新建設備（RS232 示例說明）
新建好工程之后出現圖 8，點擊“開發” ：
圖 8

圖 9

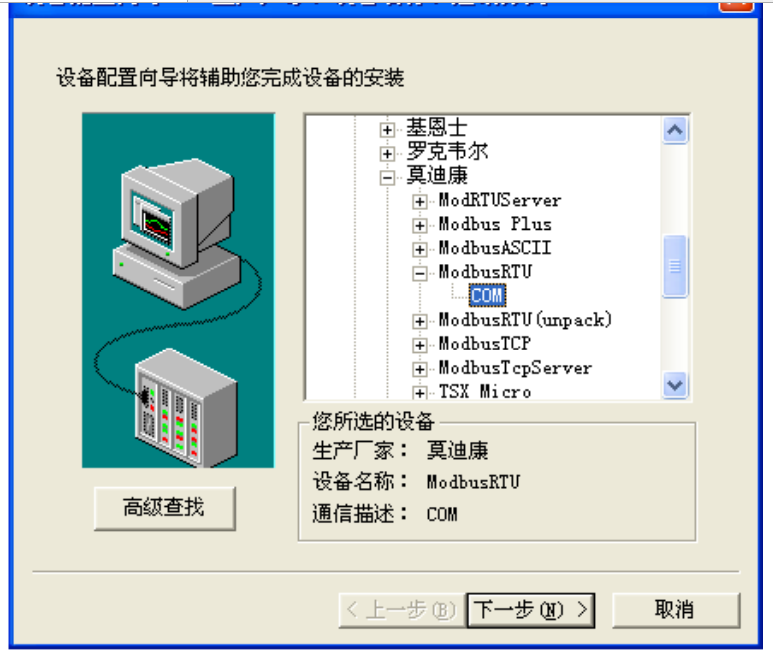

在新跳出的頁面中選擇“com1” （如圖 9 所示） ，在右邊雙擊“新建” ，選擇“PLC-
莫迪康-Modbus RTU----com” ：
圖 10

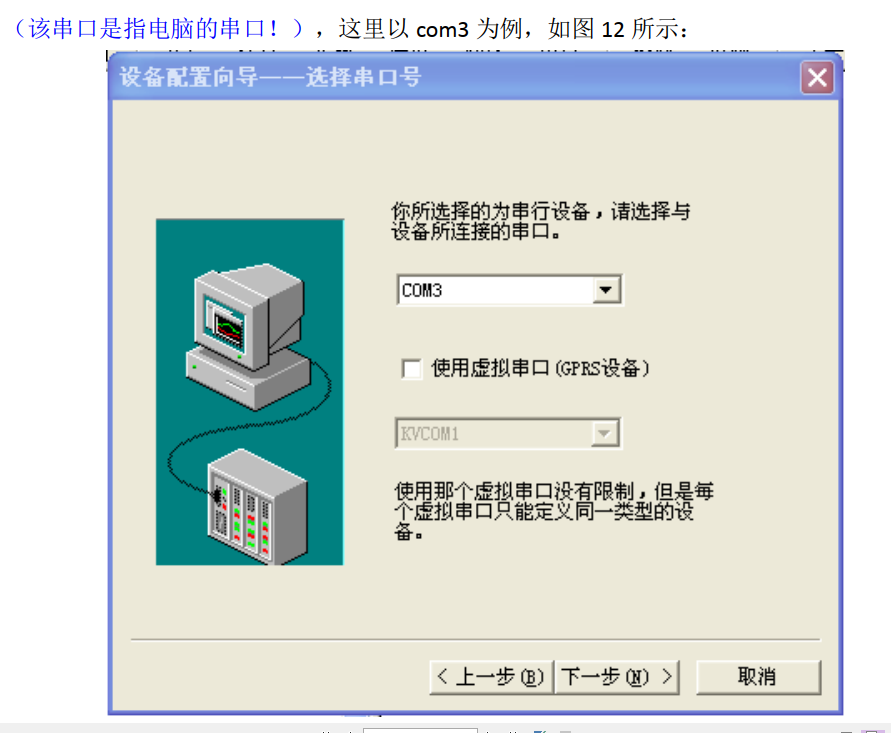

點擊“下一步” 輸入設備名稱，然后“選擇串口”
（該串口是指電腦的串口！ ） ，這里以 com3 為例， 如圖 12 所示：
圖 12

點擊“下一步”出現下圖所示，輸入站號“1” ：
圖 13

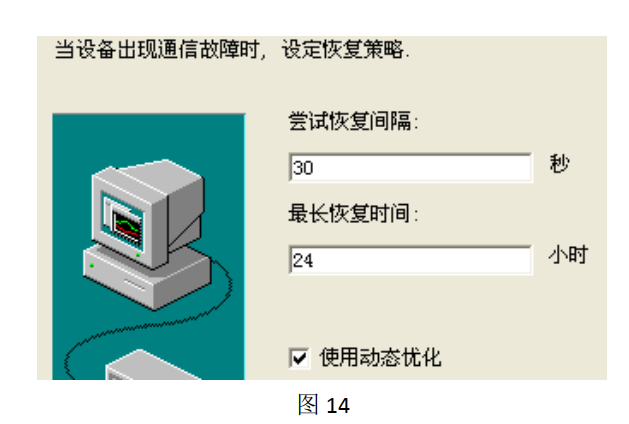

點擊“下一步”設定恢復策略，如下圖所示：
圖 14

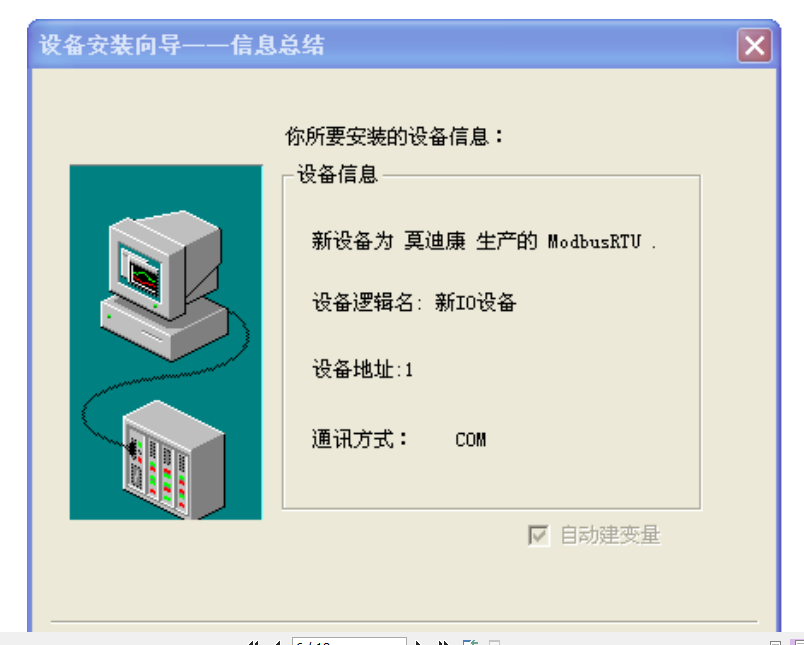

點擊“下一步”，確認設備信息，如下圖所示：
圖 15

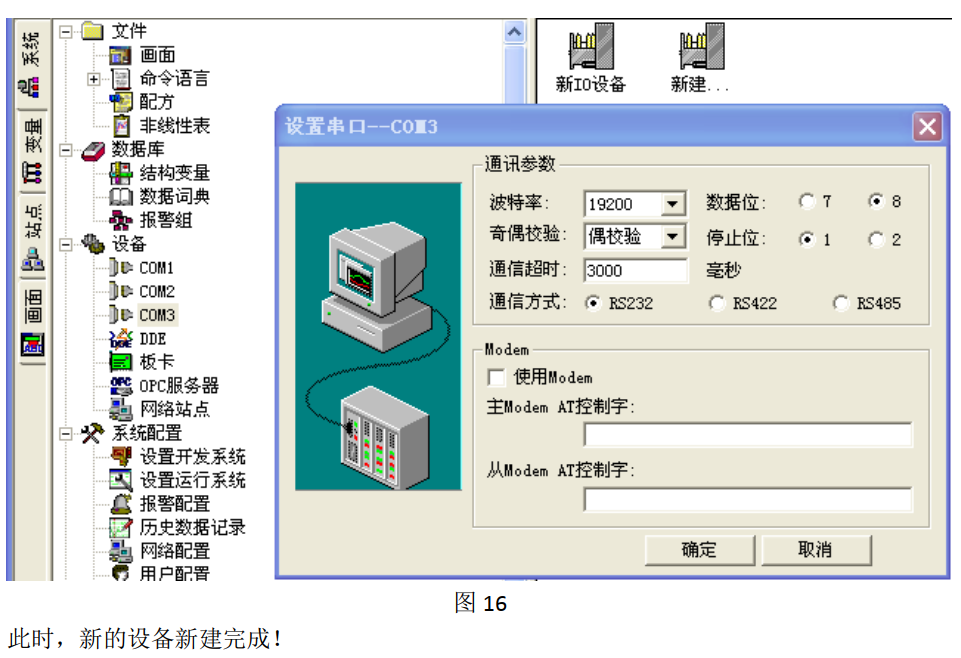

注意：新建好設備之后，需要對對應的串口進行通訊參數設置，如圖16所示， 雙擊COM3，
設置成 19200,8,1，偶校驗。
圖 16

此時，新的設備新建完成！
3、 新建數據庫詞典（以信捷 XC 系列 PLC 為例）

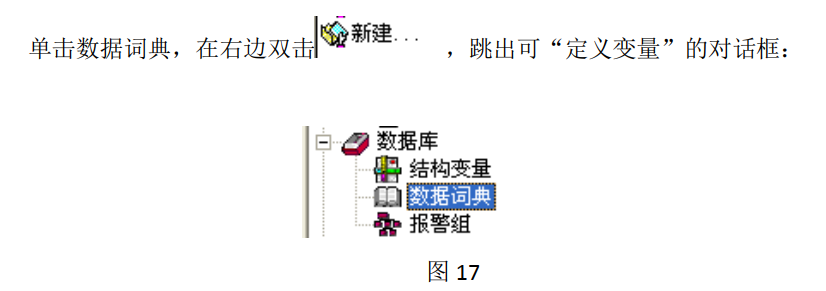

單擊數據詞典，在右邊雙擊 ， 跳出可“定義變量”的對話框：
圖 17

這里以定義 I/O 變量（Y0）、浮點數（D0）、 16 位無符號整數（D2）、 32 位整數（D4）、
變量 SWAPL0 和 SWAPF0 為例，如下圖所示：
圖 18

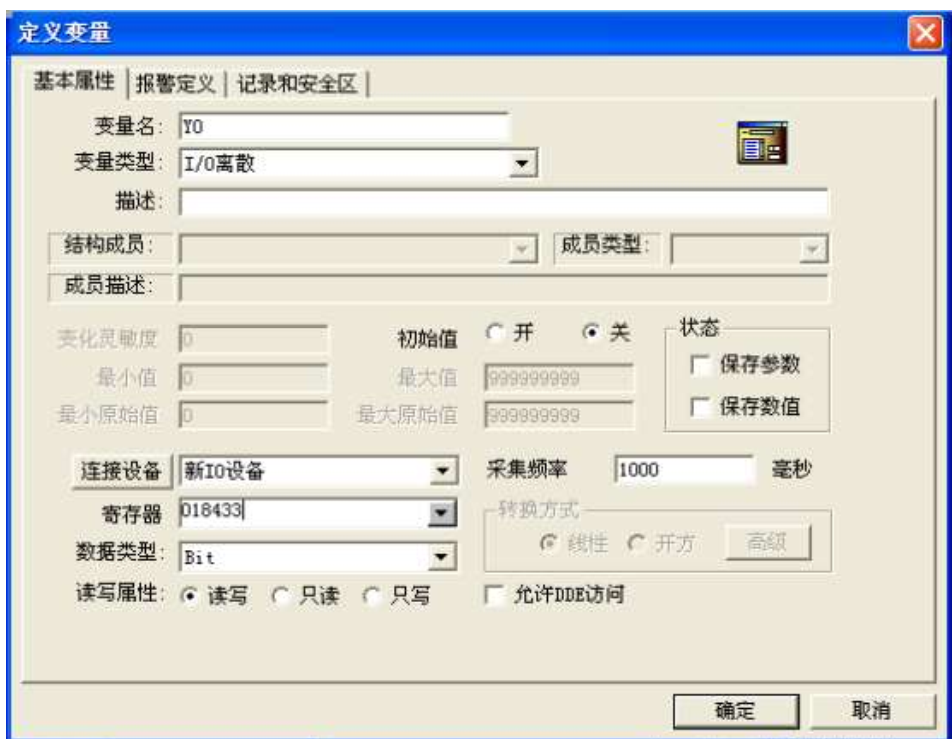

I/O 變量 Y0
圖 19

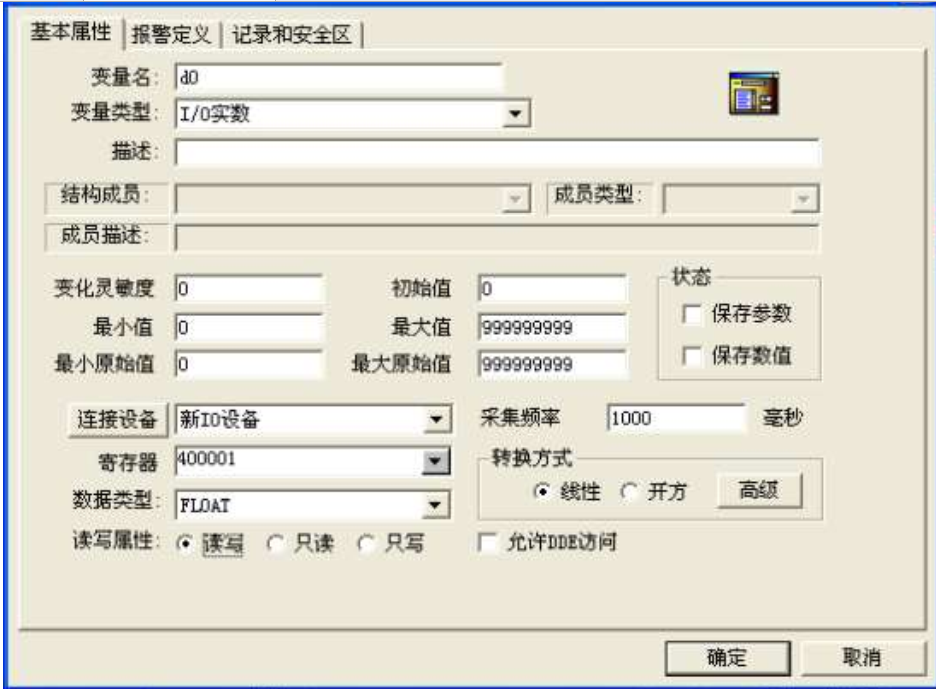

浮點數 D0
圖 20

16 位寄存器 D2
圖 21

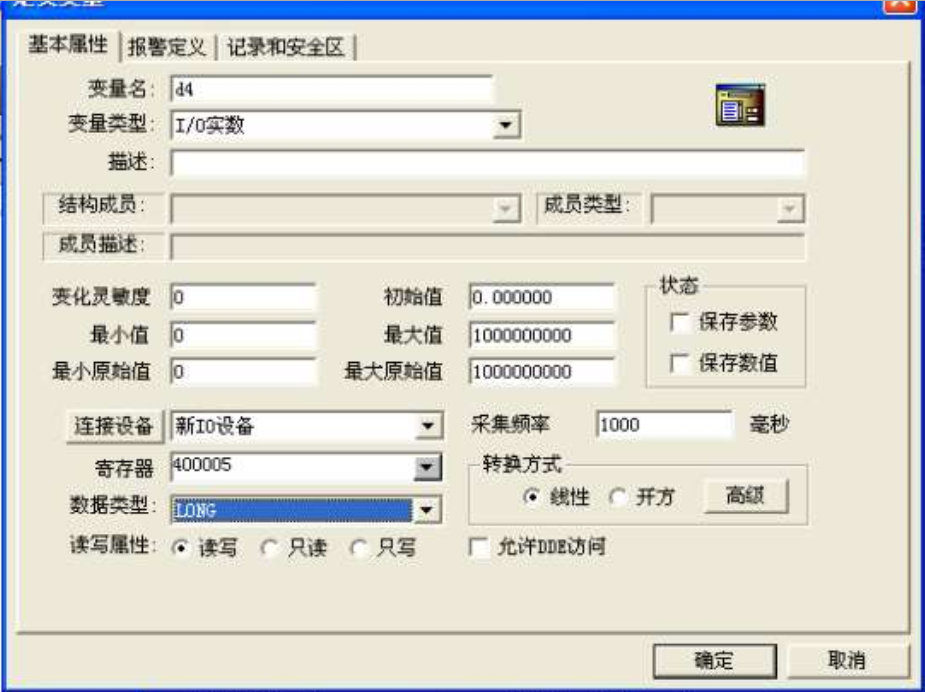

 32 位寄存器 D4
圖 22 Swpf0
圖 23 Swpl0
4、新建畫面

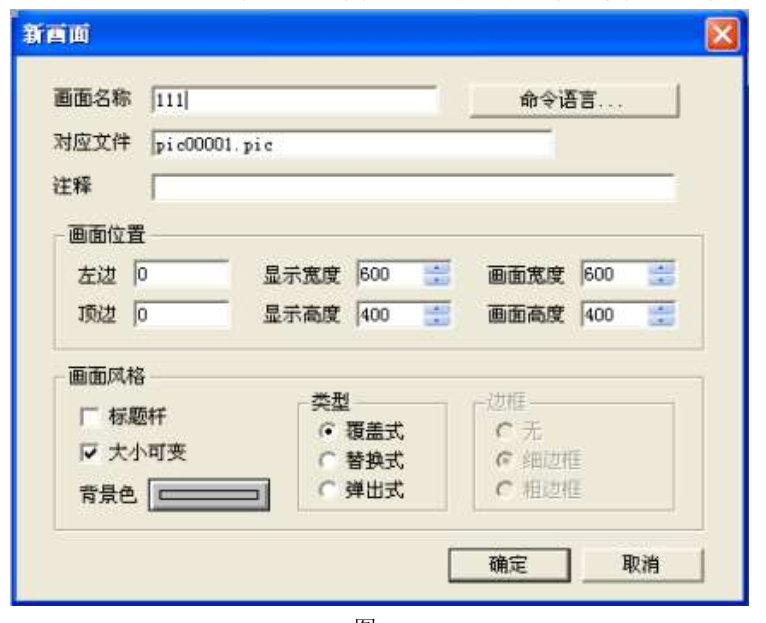

數據庫詞典新建完畢之后，點擊 ， 在跳出頁面中點擊“文件----新畫面”， 在畫
面中輸入畫面名稱“111” ，然后點擊“確定” （畫面名稱可任意設定） ，如圖 24 所示：

圖 24

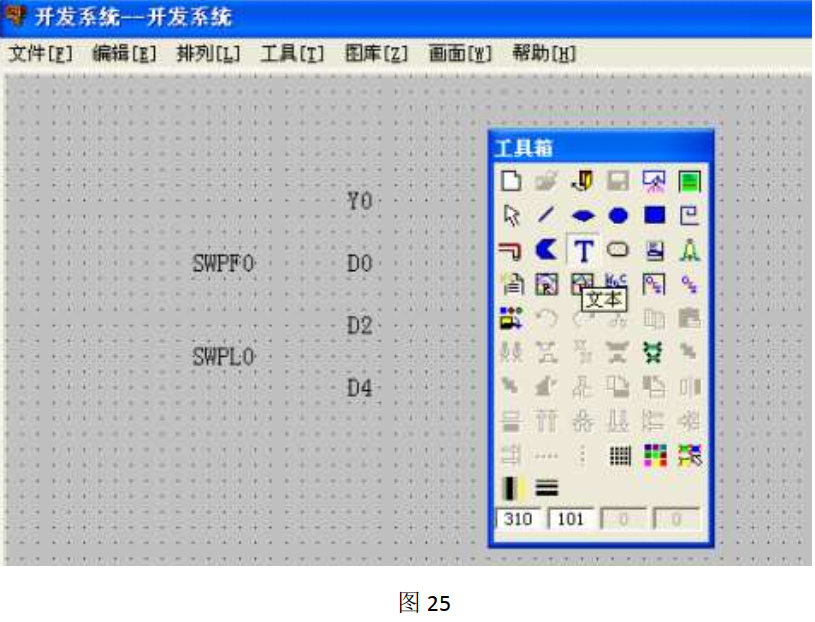

點擊文本， 將各個變量放入新建的畫面中， 進行屬性連接， 畫面如圖 25 所示：
圖 25
注意：屬性連接， 具體請參照組態王手冊 。 這里只以浮點數 D0（模擬值輸出）為例，
操作步驟如下：

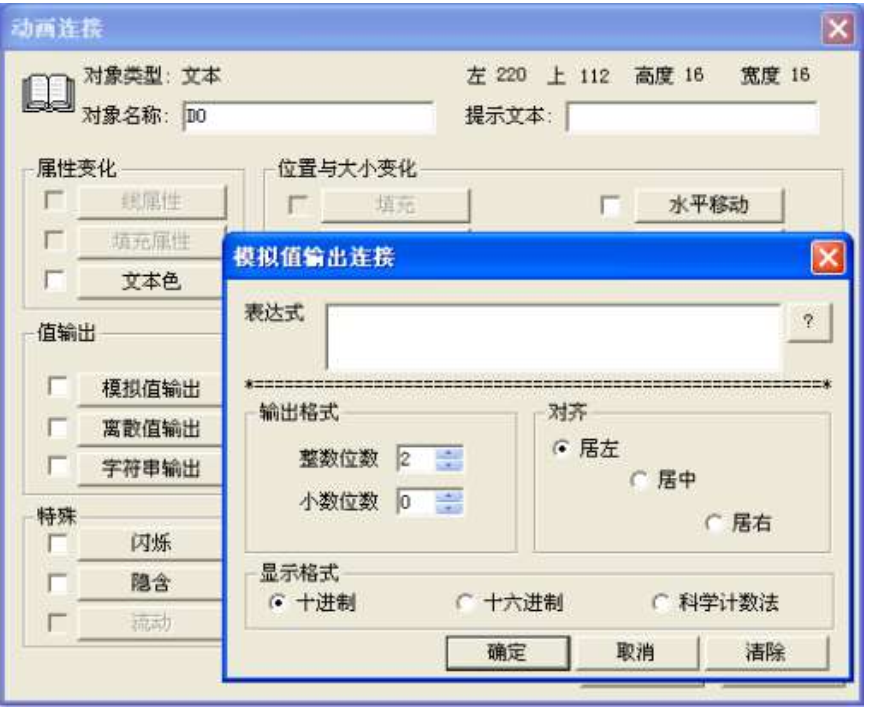

（ 1） 雙擊變量 D0，就會出現“動畫連接”對話框，用戶可根據自己意愿修改對象名稱，
點擊 ，則會出現“模擬值輸出連接”對話框， 其中可對 D0 的輸出格式進
行定義， 如圖 26 所示：
圖 26

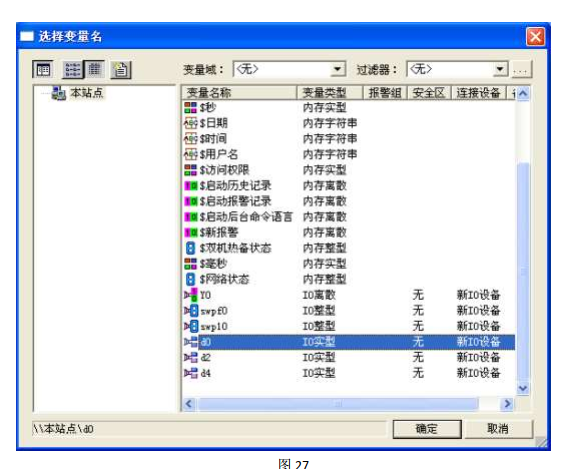

（2） 在“模擬值輸出連接”對話框中點擊 ，則會跳出“選擇變量名”對話框，在
此對話框中選擇對應的變量（如圖 27 所示） ，

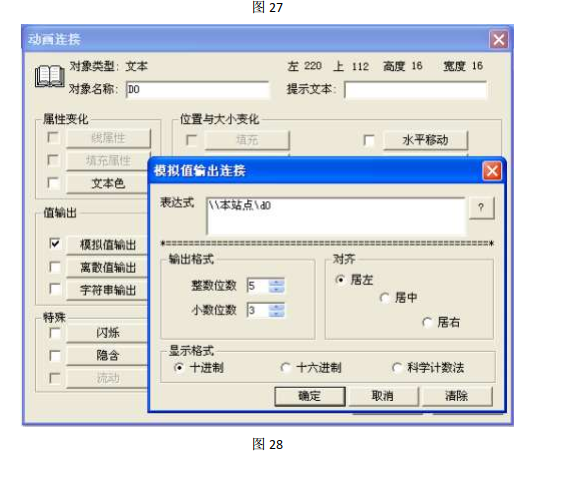

點擊“確定”后如圖 28 所示，即可完成對
D0 的屬性連接。
圖 27
圖 28
注意： 如果需要監控信捷 32 位寄存器或者浮點數時，需要另外新建變量 SWAPL0 和
SWAPF0， 并將數值設置成 3，具體操作步驟如下：

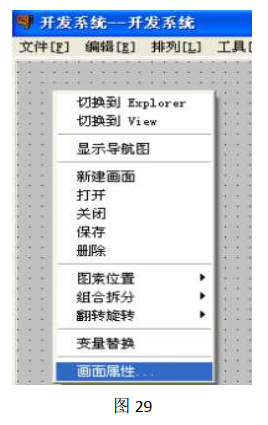

（1） 在畫面中右擊選擇“畫面屬性”，如圖 29 所示：
圖 29

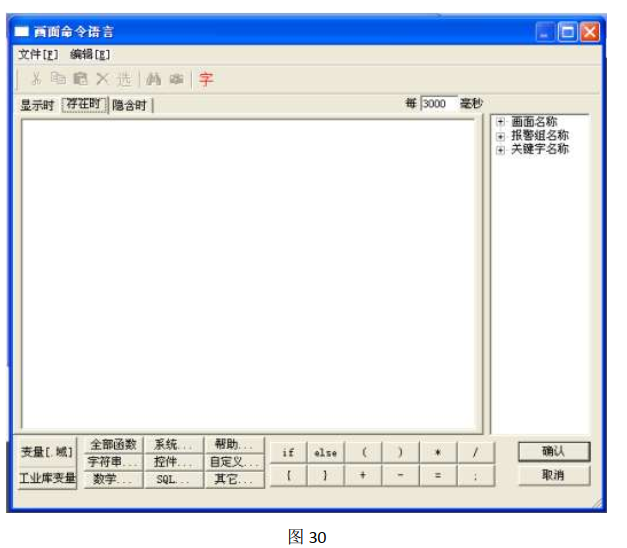

（2） 在彈出的“畫面屬性”對話框中，點擊 ，則會彈出“畫面命
令語言”對話框（如圖 30 所示） 。
圖 30

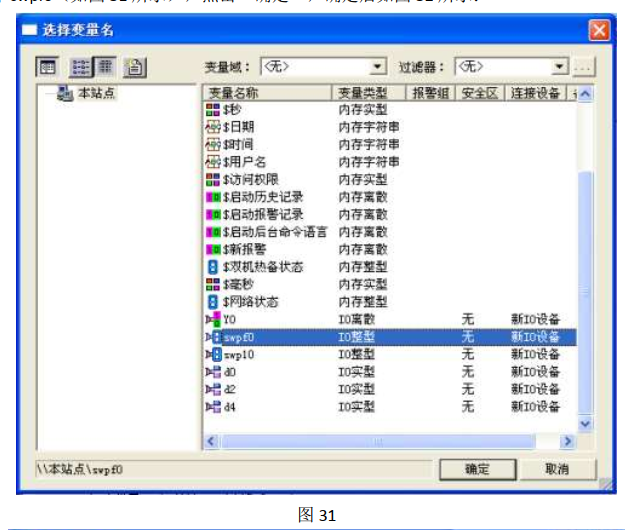

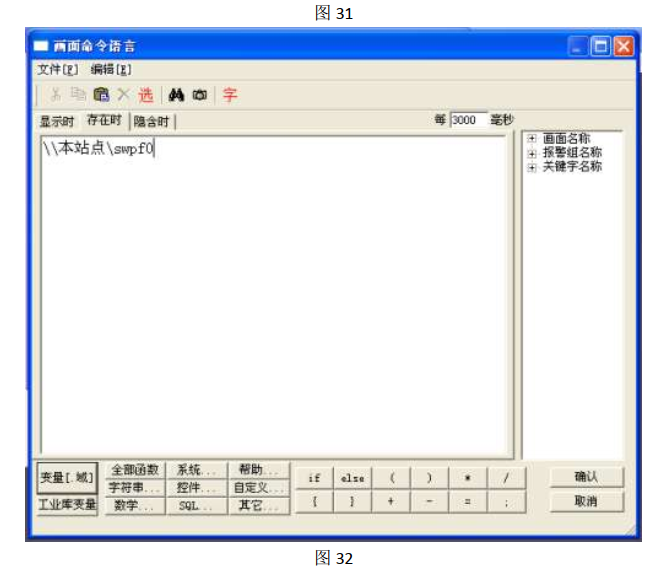

（3）在“畫面命令語言”對話框中點擊 ，則會彈出“選擇變量名”對話框，
選擇 swpf0（如圖 31 所示），點擊“確定”，確定后如圖 32 所示：
圖 31
圖 32

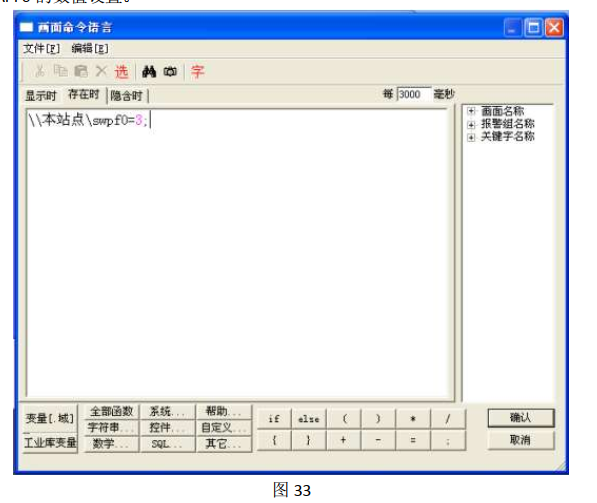

（ 4）在圖 32 所示對話框中輸入“=3;”，如圖 33 所示，點擊“確認”，即可完成對變
量 SWAPF0 的數值設置。
圖 33

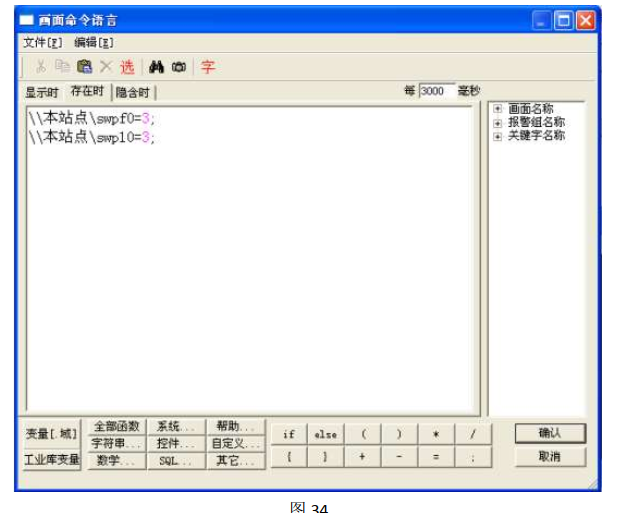

（ 5）對變量 SWAPL0 的數值設置參照步驟（ 3）、（ 4），最后設置完成效果如圖 34
所示：
圖 34

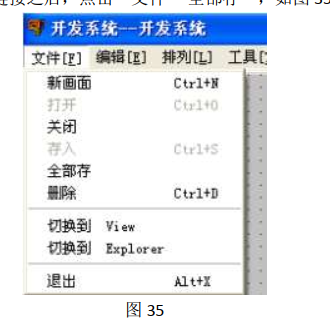

所有元件放好并屬性鏈接之后，點擊“文件----全部存” ，如圖 35 所示：
圖 35

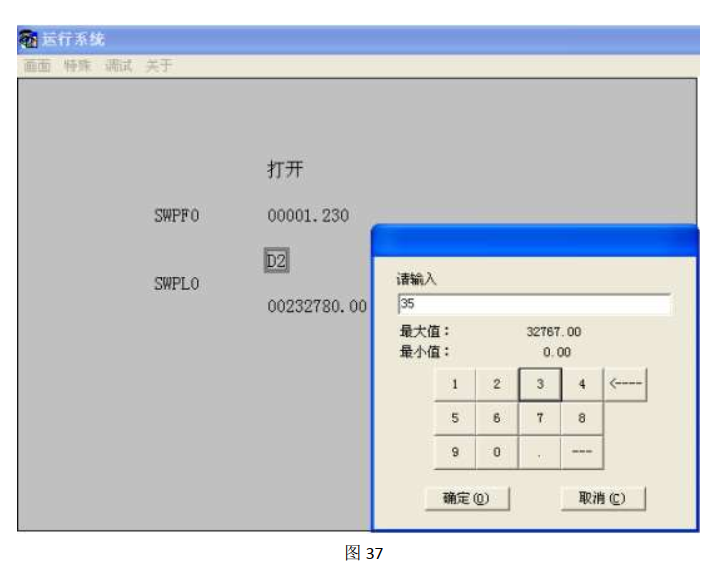

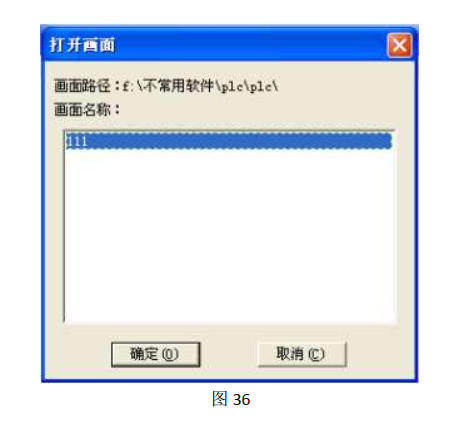

存入之后就可以點擊“文件---切換到 View”進入演示畫面， 點擊“畫面----打開”，選
擇相應的畫面名稱（如圖 36 所示） ， 點擊“確定”即可進入監控變量的動態畫面，如圖 37
所示， 這里以監控 Y0（離散值輸出）、 D0（模擬值輸出）、 D2（模擬值輸入）、 D4（模擬

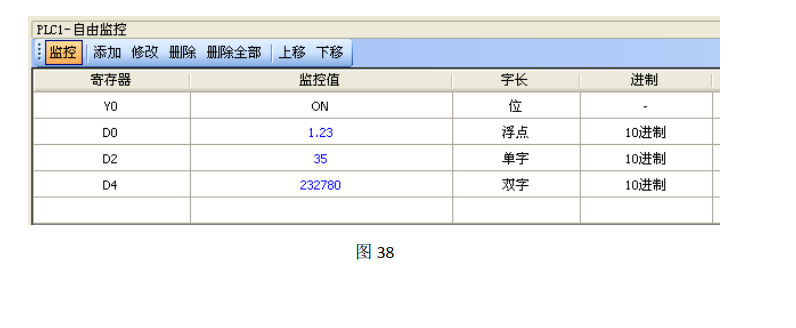

值輸出）為例，相應的 PLC 監控畫面如圖 38 所示。
注意： 在組態王演示的時候是無法進行 PLC 監控的，需要退出演示，再連接 PLC 監控。
圖 36
圖 37
圖 38
